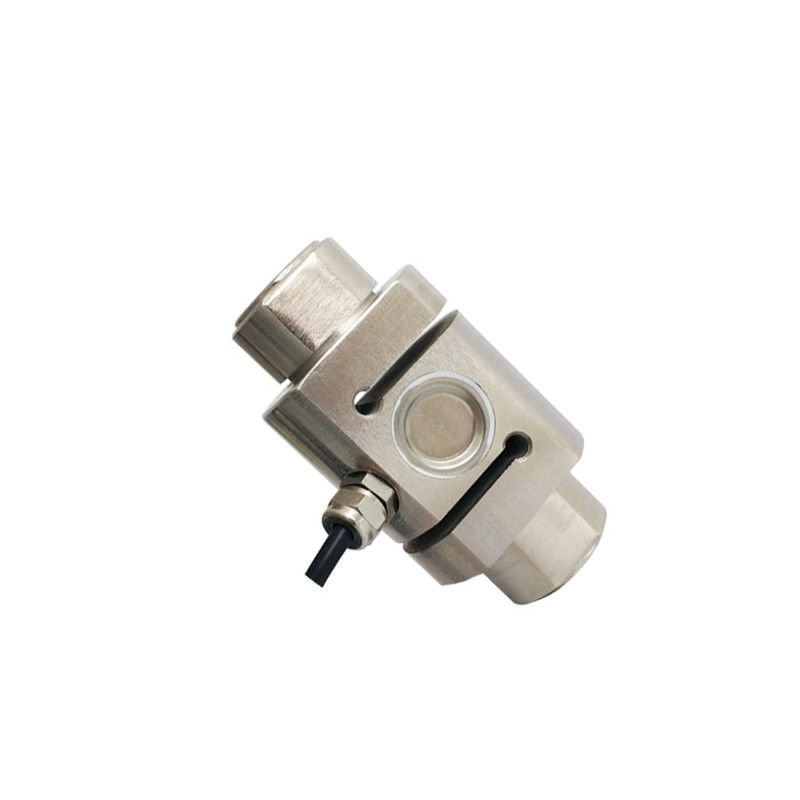

Spannungs- und Drucklastzelle, 100 kg/2 t bis 20 t
123
Spannungs- und Kompressionslastzellen haben einen Kapazitätsbereich von 100 kg, 500 kg, 1000 kg, 2 t bis 20 t. Die Lastzellkapazität kann je nach Kundenanforderungen angepasst werden.
Nach dem Kauf einer RJ-Lastzelle können Sie ein spezielles digitales Panel-Meter kaufen, um die Messungen direkt zu erhalten, oder einen Sender kaufen, um ein Standardsignal an PLC, DCS und andere Systeme auszugeben.Das eigene Ausgangssignal ist 0-5V., 0-10V oder 4-20mA.
Die robuste Konstruktion, die hermetisch auf IP67 geschlossen ist, schützt die Lastzelle perfekt vor fast allen Schäden, die in rauen Umgebungen entstehen.Die kompakte Bauweise und das integrierte Kabel sorgen für maximale Bequemlichkeit bei der Installation auch in engen Räumen.
Spezifikation:
| Modell |
RJ-LCS-TJL-4 |
| Beförderungsgewicht |
1 bis 5 kg |
| Kapazitätsbereich * |
100 kg bis 20 t |
| Passender Display-Controller |
R.J. |
| Genauigkeit |
0.05% F.S. (Linearität + Hysterese + Wiederholbarkeit) |
| Empfindlichkeit |
2.0±0.1mV/V |
| Schwein! |
±0,05% F.S/30min |
| Null-Ausgabe |
± 1% F.S. |
| Temperaturwirkung auf Null |
± 0,05% F.S/10°C |
| Temperaturwirkung auf die Leistung |
± 0,05% F.S/10°C |
| Betriebstemperatur |
-20°C bis +65°C |
| Eingangsimpedanz |
380 ± 10Ω |
| Ausgangsimpedanz |
350 ± 3Ω |
| Isolierwiderstand |
≥ 5000 MΩ |
| Sicherheitsüberlastung |
150% F.S. |
| Brückenspannung (Erregungsspannung) |
Gleichspannung 10V |
| Material |
mit einer Breite von nicht mehr als 600 mm |
| Schutzklasse |
IP67 |
| Kabellänge |
2 m (< 5 t), 5 m (≥ 5 t) |
| Verkabelung |
EXC+: Rot, EXC-: Schwarz, SIG+: Grün, SIG-: Weiß |
Abmessungen:
| Kapazität |
Abmessungen (mm) |
| Eine |
H |
ΦB |
Φ |
M |
C |
| 100 bis 500 kg |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700 kg |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 bis 5 Tonnen |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 bis 15 Tonnen |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 Tonnen |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
Tipps: Wie erkennt man eine Lastzelle mit einem Multimeter?
Zunächst werden die Widerstandswerte des Eingangs- und des Ausgangsobjekts der Lastzelle gemessen, mit den auf dem Produkt markierten Widerstandswerten verglichen.,Derzeit gibt es zwei Widerstandswerte der allgemeinen Lastzelle:die Eingabevorrichtung beträgt 400Ω±20Ω und die Ausgabevorrichtung 350Ω±5ΩDer andere ist der hohe Widerstand, bei dem das Eingangsgerät 800Ω±20Ω und das Ausgangsgerät 700Ω±5Ω beträgt.Wählen Sie die mV Spannungsoption des digitalen Multimeters, eingeben Sie DC 10V am Eingangsterminal der Lastzelle und messen Sie dann die Ausgangsspannung der Lastzelle. Der Spannungswert = 10V * Empfindlichkeit der Lastzelle * Kraftwert / Bereichswert.Wenn sich der gemessene Wert stark vom berechneten Wert unterscheidetDas bedeutet, dass der Sensor beschädigt ist.
