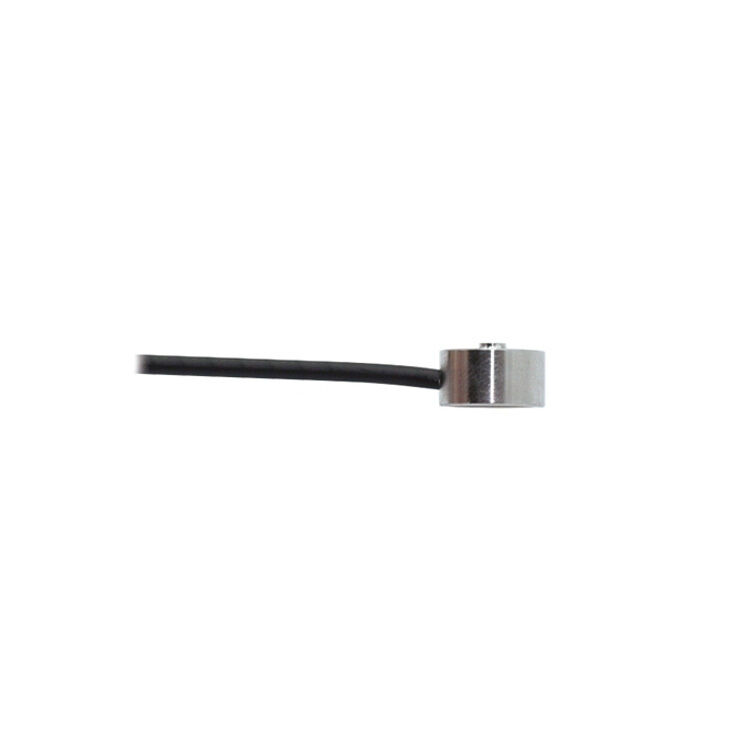

Kompressionsknopflastzelle 5kg/10kg/20kg/30kg/50kg/100kg
Nach dem Kauf einer RJ-Lastzelle können Sie ein spezielles digitales Panel-Meter kaufen, um die Messungen direkt zu erhalten, oder einen Sender kaufen, um ein Standardsignal an PLC, DCS und andere Systeme auszugeben.Das eigene Ausgangssignal ist 0-5V., 0-10V oder 4-20mA.
Anmerkung: Die Lastzelle kann nicht gleichzeitig an den Sender und an den Steuergerät angeschlossen werden. Nur eine kann ausgewählt werden.
Eine Kompressionsknopflastzelle ist eine Präzisionsmessvorrichtung, die hauptsächlich zur Messung kleiner Veränderungen des Gewichts oder Drucks verwendet wird.Die Metallstruktur wird leicht verformt., wodurch das Dehnungsmessgerät ein schwaches elektrisches Signal ausgibt, das dann durch ein Datenerfassungssystem verstärkt, gefiltert und analysiert wird,und schließlich in eine lesbare numerische oder grafische Anzeige umgewandelt.
Die Kapazitätsspanne der Knopflastzellen beträgt 5 kg, 10 kg, 20 kg, 30 kg, 50 kg bis 100 kg. Die Kapazität der Lastzellen kann je nach Kundenanforderungen angepasst werden.
Spezifikation
| Modell |
R.J. |
| Versandgewicht |
1 kg |
| Kapazitätsbereich * |
0 bis 100 kg |
| Passender Display-Controller |
(Klicken Sie auf die Controller-Seite) |
| Zusammengestellter Sender |
(Klicken Sie auf die Senderseite) |
| Genauigkeit |
0.5% F.S. (Linearität + Hysterese + Wiederholbarkeit) |
| Empfindlichkeit |
1.0m±20%mV/V (Niedrigbereichsvariationen können unterschiedlich sein) |
| Schrecklich |
± 0,1% F.S/30min |
| Null-Ausgabe |
± 2% F.S. |
| Temperaturwirkung auf Null |
± 0,2% F.S/10°C |
| Temperaturwirkung auf die Produktion |
± 0,2% F.S/10°C |
| Betriebstemperatur |
-20°C bis +80°C |
| Eingangsimpedanz |
350Ω |
| Ausgangsimpedanz |
500Ω |
| Widerstand gegen Isolierung |
≥ 5000 MΩ |
| Sicherheitsüberlastung |
150% F.S. |
| Brückenspannung (Erregungsspannung) |
Gleichspannung 5-15 V |
| Material |
mit einer Breite von nicht mehr als 20 mm |
| Schutzklasse |
IP-Qualität |
| Kabellänge |
2 m |
| Verkabelung |
EXC+: Rot, EXC-: Schwarz, SIG+: Grün, SIG-: Weiß |
Merkmal
- Kompakt und vielseitig:Kleine Größe, einfache Integration und mehrere Größenoptionen für unterschiedliche Bedürfnisse.
- Hohe Genauigkeit:Er liefert präzise und konsistente Messungen.
- Zuverlässig und stabil:Gewährleistet eine zuverlässige Leistung für den langfristigen Gebrauch.
- Einfache Installation:Schnelle und einfache Einrichtung, Zeitersparnis.
- Dauerhafter Bau:Hergestellt aus robustem 17-4 PH Edelstahl für Stärke und Langlebigkeit.
- Widerstandsfähig gegen harte Bedingungen:Widerstandsfähig gegen Hitze und Verschleiß, bei gleichbleibender Leistung.
- Langlebig:Sie bietet dauerhafte, stabile und genaue Messungen im Laufe der Zeit.
- Überlegene Verkabelung:2.0 mm Durchmesser Draht entworfen, um zu ziehen und Verwitterung zu widerstehen.
- Präzisionserkennung:Hochgenauer Sensorchip für zuverlässige Messungen in verschiedenen Umgebungen.
Abmessungen (Einheit: mm)
Verkabelungsmethode
Anwendung
Tipps: Wie wähle ich die richtige Kompressionsknopfladenzelle aus?
Bei der Auswahl sind folgende Faktoren zu berücksichtigen:
- Lastkapazität:Stellen Sie sicher, dass die ausgewählte Lastzelle für die Messung der erforderlichen maximalen Last geeignet ist.
- Genauigkeitsanforderungen:Verschiedene Anwendungen erfordern unterschiedliche Genauigkeitsniveaus.
- Betriebsumfeld:Die Auswahl von Belastungszellen, die gegen Korrosion, Vibrationen oder hohe Temperaturen beständig sind, ist unter Berücksichtigung der verschiedenen Faktoren wie Temperatur, Luftfeuchtigkeit und chemische Belastung erforderlich.
- Ausgabeart:Die entsprechende Art des Signallausgangs (z. B. analog oder digital) für die Bedürfnisse der Vorrichtung oder des Systems ist auszuwählen.
