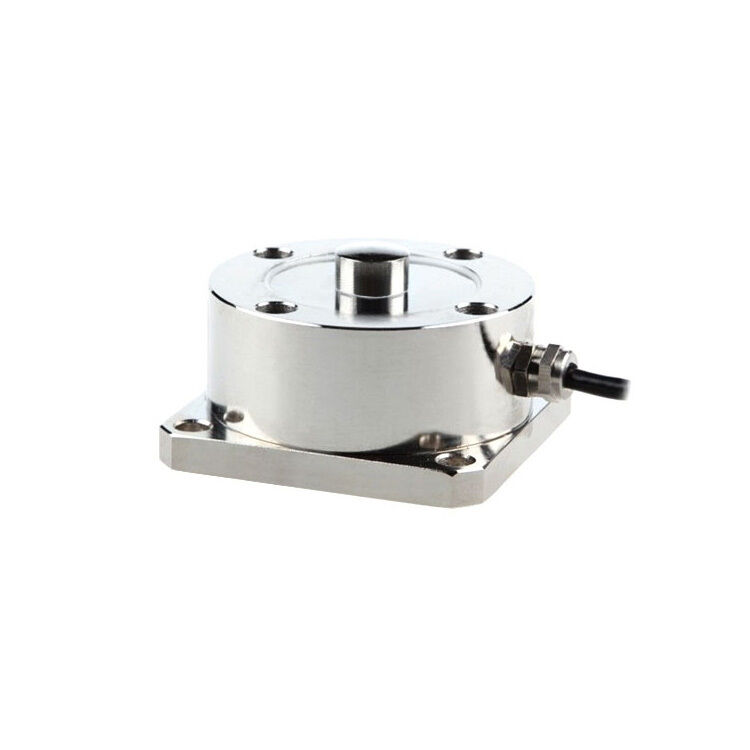

Druckmessdose, 300 kg/1000 kg/25 Tonnen/50 Tonnen bis 100 Tonnen

Nach dem Kauf einer RJ-Wägezelle können Sie ein spezielles digitales Panelmeter erwerben, um Messwerte direkt zu erhalten, oder einen Transmitter kaufen, um ein Standardsignal an SPS, DCS und andere Systeme auszugeben. Kundenspezifisches Ausgangssignal ist 0~5V, 0~10V, 0~±10V oder 4-20mA.

Hinweis: Die Wägezelle kann nicht gleichzeitig an den Transmitter und den Controller angeschlossen werden — es kann nur einer ausgewählt werden.

Die Druckmessdose ist ein Gerät zur Messung von Druckänderungen. Ihr Funktionsprinzip basiert auf dem piezoresistiven Effekt. Bei Druckbeaufschlagung verformt sich das piezoresistive Material physikalisch. Diese Verformung bewirkt eine Änderung des spezifischen Widerstands des Materials, wodurch ein Spannungssignal erzeugt wird. Durch Messung der Änderungen dieses Spannungssignals können Informationen über Druckänderungen erhalten werden. Druckmessdosen haben einen Kapazitätsbereich von 300 kg, 500 kg, 1000 kg, 10 Tonnen, 25 Tonnen, 50 Tonnen bis 100 Tonnen. Die Kapazität der Wägezelle kann nach Kundenanforderungen angepasst werden.

Spezifikation


Merkmal

• 42CrMo-Legierungsmaterial: Verfügt über einen Außengewindeanschluss, der eine außergewöhnliche Beständigkeit gegen mechanische Ermüdung, hohe Belastbarkeit und ein breites Anwendungsspektrum bietet und sowohl Sicherheit als auch Zuverlässigkeit gewährleistet.
• Hohe Messgenauigkeit: Liefert eine stabile Ausgabe mit konsistenter und zuverlässiger Signalübertragung, gekoppelt mit starken Störfestigkeitseigenschaften, die präzise und genaue Messungen gewährleisten.
• Feine Verarbeitung: Beinhaltet fortschrittliche Schleiftechniken mit einem glatten, flachen Design, das eine mühelose Verbindung mit doppelt gewindeförmigen Enden ermöglicht und eine einfache und effiziente Installation gewährleistet.

Abmessung


Verdrahtungsmethode

Tipps: Können Druckmessdosen in Mehrfachlast-Messsystemen verwendet werden?

Ja, Druckmessdosen können in Mehrfachlast-Messsystemen verwendet werden, bei denen mehrere Wägezellen kombiniert werden, um Kräfte in verschiedenen Richtungen oder Teilen eines Systems zu messen. In solchen Systemen werden die Daten von mehreren Wägezellen kombiniert, um eine Gesamtlastmessung zu liefern, die häufig in Test- oder Überwachungssystemen in Branchen wie Luft- und Raumfahrt, Automobil und Bauingenieurwesen verwendet wird. Beispielsweise werden in groß angelegten Testaufbauten mehrere Druckmessdosen verwendet, um verschiedene Teile einer Struktur oder Maschine unter Last zu messen, was eine umfassendere Kraftmessung ermöglicht.
