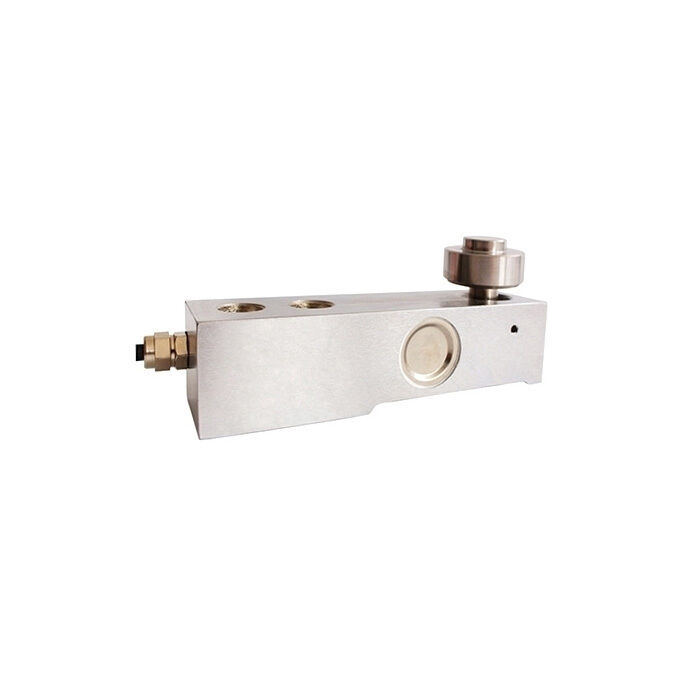

Kragarm-Wägezelle, 500 kg / 1000 kg / 2 Tonnen / 3 Tonnen / 5 Tonnen

Produktdetails:

Herkunftsort:	China
Markenname:	RUIJIA
Zertifizierung:	CE
Modellnummer:	RJ

Ausführliche Information

Herkunftsort:

China

Markenname:

RUIJIA

Zertifizierung:

Modellnummer:

Versandgewicht:

1,1 ~ 5 kg

Kapazitätsbereich:

500 kg/1000 kg/2 Tonnen/3 Tonnen/5 Tonnen

Genauigkeit:

0.03%F.S. (Linearität + Hysterese + Wiederholbarkeit)

Empfindlichkeit:

2.0±0,1mv/V

Kriechen:

±0,02 % FS/30 Min

Nullausgang:

± 1%fs

Hervorheben:

High Light

Hervorheben:

500kg scheren Strahln-Messdose

2 Tonnen Kragarm-Wägezelle

5 Tonnen Balken-Lastsensor

Handelsinformationen

Min Bestellmenge:

Preis:

USD35 ~150/piece

Verpackung Informationen:

Standard -Exportverpackung

Lieferzeit:

5-8 ARBEITSTAGE

Zahlungsbedingungen:

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit:

1000 Stück/Stück pro Monat

Produkt-Beschreibung

Einheit für die Beförderung von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind

Nach dem Kauf einer RJ-Lastzelle können Sie ein spezielles digitales Panel-Meter kaufen, um die Messungen direkt zu erhalten, oder einen Sender kaufen, um ein Standardsignal an PLC, DCS und andere Systeme auszugeben.Das eigene Ausgangssignal ist 0-5V., 0-10V oder 4-20mA.

Anmerkung: Die Lastzelle kann nicht gleichzeitig an den Sender und an den Steuergerät angeschlossen werden. Nur eine kann ausgewählt werden.

Die Kapazität der Lastzelle kann je nach Kundenanforderung angepasst werden.

Spezifikation

Modell	R.J.
Versandgewicht	1.1 bis 5 kg
Kapazitätsbereich *	500 kg/1000 kg/2 Tonnen/3 Tonnen/5 Tonnen
Passender Display-Controller	(Klicken Sie auf die Controller-Seite)
Zusammengestellter Sender	(Klicken Sie auf die Senderseite)
Genauigkeit	0.03%F.S. (Linearität + Hysterese + Wiederholbarkeit)
Empfindlichkeit	2.0±0.1mV/V
Schrecklich	±0,02%F.S/30Min
Null-Ausgabe	± 1% F.S.
Temperaturwirkung auf Null	± 0,002% F.S/10°C
Temperaturwirkung auf die Produktion	± 0,002% F.S/10°C
Betriebstemperatur	-20°C bis +60°C
Eintrittswiderstand	380 ± 4Ω
Ausgangswiderstand	350 ± 1Ω
Widerstand gegen Isolierung	≥ 5000 MΩ
Sicherheitsüberlastung	150% FS
Brückenspannung (Erregungsspannung)	Gleichspannung 5-15 V
Material	Stahl aus Legierten
Schutzklasse	IP67
Kabellänge	2 m (< 5 t), 5 m (≥ 5 t)
Verkabelung	EXC+: Grün, EXN+: Gelb, SIG+: Weiß, EXC-: Schwarz, EXN-: Blau, SIG-: Rot. Schilddraht: Gelb.

Merkmal

Kragarm-Wägezelle, 500 kg / 1000 kg / 2 Tonnen / 3 Tonnen / 5 Tonnen 0

Hohe Präzision und Empfindlichkeit:Er bietet eine hohe Detektionsgenauigkeit und eine hervorragende Empfindlichkeit, die zuverlässige Kraftmessungen gewährleistet.
Dauerhafter Bau:Hergestellt aus 42CrMo-Stahl, bekannt für seine hohe Festigkeit und Verschleißbeständigkeit, die eine langfristige Haltbarkeit gewährleistet.
Stabile Leistung:Konzipiert für langfristige Stabilität mit starker Belastungsbeständigkeit, geeignet für präzise Wiegen und Messen.
Wasserdichtes und zuverlässiges Signal:Mit einem 6-Punkte-wasserdichten Steckverbinder verhindert das Ausziehen des Drahtes und sorgt für eine stabile Signalübertragung.
Weite Anwendung:Ideal für Plattformwaagen, Hopperwaagen, Tankwaagen und verschiedene andere industrielle Waagesysteme mit hoher Stabilität und Präzision.

Kabeldiagramm

Kragarm-Wägezelle, 500 kg / 1000 kg / 2 Tonnen / 3 Tonnen / 5 Tonnen 1

Abmessungszeichnung

Kragarm-Wägezelle, 500 kg / 1000 kg / 2 Tonnen / 3 Tonnen / 5 Tonnen 2

Kapazität	Abmessungen (mm)
Kapazität	Eine	B	C	D	E	F	G	H
500 kg/1 Tonne	133.4	76.2	25.4	16.4	30.7	30	57.9	17
2 Tonnen	136.7	76.2	25.4	16.7	36.8	36.6	57.9	23
3 Tonnen	139.7	79.2	25.4	16.7	39	36.6	57.9	23
5 Tonnen	171.5	95.2	38.1	16.7	42.9	43	73.8	29.4

Kapazität	Abmessungen (mm)
Kapazität	K	M	N	P	Q	S
500 kg/1 Tonne	4.8	12.7	22	15.9	3.1	7.7
2 Tonnen	9.5	12.7	22	15.9	3.1	11.7
3 Tonnen	9.5	15	22	15.9	3.1	11.7
5 Tonnen	11	19	34.9	22.2	3.1	11.7

Anwendung

Kragarm-Wägezelle, 500 kg / 1000 kg / 2 Tonnen / 3 Tonnen / 5 Tonnen 3 Tipps: Woher weiß ich, ob meine Cantilever Beam Load Cell ordnungsgemäß funktioniert?

Um zu überprüfen, ob Ihre Lastzelle ordnungsgemäß funktioniert:

Überprüfung des Ausgangssignals: Stellen Sie sicher, dass das Ausgangssignal innerhalb des für die aufgetragene Last erwarteten Bereichs liegt.
Kalibrieren: Genauigkeit unter Verwendung bekannter Referenzgewichte oder -kräfte.
Überprüfen Sie, ob es Schäden gibt: Überprüfen Sie, ob es keine Risse, Korrosion oder andere Anzeichen von Verschleiß gibt.
Überwachen Sie die Leistung im Laufe der Zeit: Verfolgen Sie die Konsistenz und machen Sie Anpassungen, wenn die Messwerte unregelmäßig werden.
