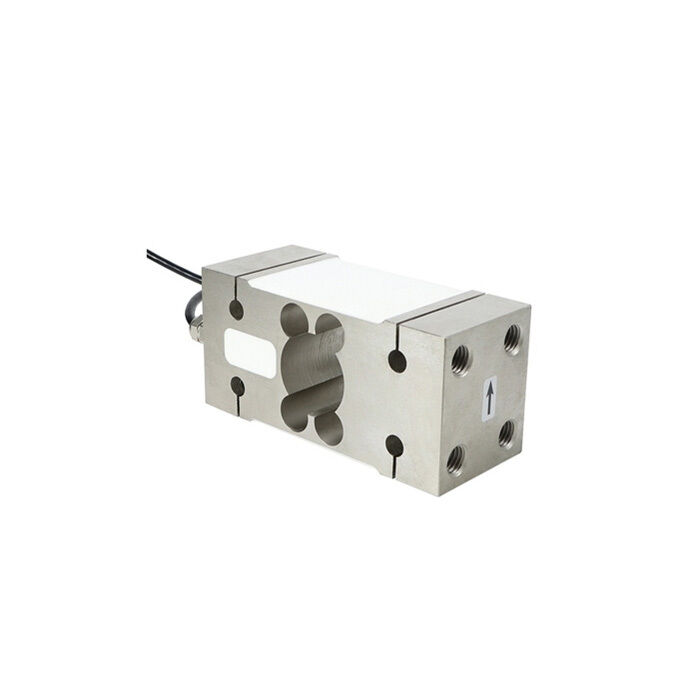

Einheit für die Verringerung der Belastbarkeit von Schraubenstrahlen, 150 kg/250 kg/500 kg/1000 kg/2000 kg

Nach dem Kauf einer RJ-Lastzelle können Sie ein spezielles digitales Panel-Meter kaufen, um die Messungen direkt zu erhalten, oder einen Sender kaufen, um ein Standardsignal an PLC, DCS und andere Systeme auszugeben.Das eigene Ausgangssignal ist 0-5V., 0-10V oder 4-20mA.

Anmerkung: Die Lastzelle kann nicht gleichzeitig an den Sender und an den Steuergerät angeschlossen werden. Nur eine kann ausgewählt werden.

Die Belastungszelle für das Biegen des Strahls ist in Kapazitäten von 150 kg bis 2000 kg erhältlich. Die Belastungszelle hat eine Schleichgeschwindigkeit von 0,03% F.S. über 30 Minuten und eine Temperaturwirkung auf den Ausgang von 0,03% F.S./10°C.während die Temperaturwirkung auf Null 0 ist.05% F.S./10°C. Es arbeitet mit einer Frequenzantwort von 10 kHz und ist aus haltbarem Legierungsstahl mit einer Impedanz von 350Ω gefertigt. Ideal für groß angelegte Prüfmaschinen, Batch- und Gürtelwaagen.

Spezifikation


Merkmal

• Hohe Präzision:Die Belastungszelle ist bekannt für ihre hohe Genauigkeit und langfristige Stabilität.
• Dauerhafter Bau:Sie besteht aus hochwertigem Legierungsstahl und bietet eine hohe Festigkeit und Widerstandsfähigkeit, was sie für schwere Anwendungen geeignet macht.
• IP67-Schutz:Die Lastzelle ist IP67-geschützt und somit staub- und wasserdicht und eignet sich daher für raue Industrieumgebungen.
• Weite Anwendungsbereiche:Diese Lastzelle wird aufgrund ihrer Vielseitigkeit in verschiedenen Bereichen eingesetzt, darunter in großflächigen Prüfmaschinen, Batch-Wagen, Gürtelwagen und mehr.
• Temperaturstabilität:Die Biegelastzelle funktioniert bei unterschiedlichen Temperaturen gut, mit minimalem Temperatureffekt sowohl auf die Leistung als auch auf Null, wodurch auch unter schwierigen Bedingungen stabile Messungen gewährleistet werden.
• Starke Aufprallfestigkeit:Die Schlag- und Schwingungsausrüstung ist für den Einsatz in Umgebungen mit häufigen mechanischen Belastungen zuverlässig.
• Einfache Installation:Die Lastzelle ist für eine einfache Installation und Einrichtung konzipiert und bietet eine bequeme Integration in verschiedene Messsysteme.
• Langfristige Stabilität:Seine stabile Struktur gewährleistet eine gleichbleibende Leistung unter unterschiedlichen Belastungen und bietet eine hohe Genauigkeit und Zuverlässigkeit für den langfristigen Einsatz.
• mit einer Breite von mehr als 20 mm,Der innere Kern wird mit Harz behandelt, um die Stabilität zu gewährleisten und die Auswirkungen von Feuchtigkeit und Staub zu verhindern.

Abmessungen (Einheit: mm)

Anwendung

Tipps: Wie funktioniert die Belastungszelle für biegsame Strahlen?

Eine Belastungszelle für Biegebalken arbeitet nach dem Prinzip der Dehnungsmessgeräte, die die Verformung (Dehnung) des Balkens unter ausgeübter Kraft messen.Die Lastzelle besteht aus einem Metallbalken, der sich bei Belastung biegtDiese Biegung verursacht eine Veränderung des elektrischen Widerstands der an den Strahl befestigten Dehnungsmessgeräte.die Dehnungsmessgeräte erfahren eine Veränderung des Widerstands, die proportional zur Menge der Dehnung (und damit der aufgetretenen Last) istDiese Änderung des Widerstands wird dann in ein elektrisches Signal umgewandelt, das verarbeitet und kalibriert wird, um das angewandte Gewicht oder die angewandte Kraft zu bestimmen.Die Biegebalkenlastzelle wird aufgrund ihrer einfachen Konstruktion und hohen Genauigkeit häufig in Waagen und Kraftmessanwendungen verwendet.
