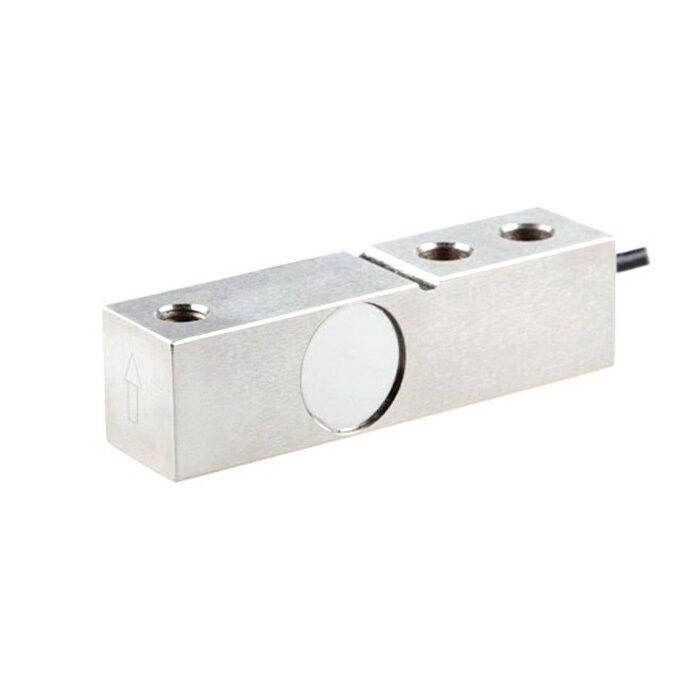

Beam Load Cell, 200 kg/500 kg/1000 kg/3 t/5 t bis 10 t
Nach dem Kauf einer RJ-Lastzelle können Sie ein spezielles digitales Panel-Meter kaufen, um die Messungen direkt zu erhalten, oder einen Sender kaufen, um ein Standardsignal an PLC, DCS und andere Systeme auszugeben.Das eigene Ausgangssignal ist 0-5V., 0-10V oder 4-20mA.
Anmerkung: Die Lastzelle kann nicht gleichzeitig an den Sender und an den Steuergerät angeschlossen werden. Nur eine kann ausgewählt werden.
Die Kapazität der Cantileverstrahllastzellen beträgt 200 kg, 500 kg, 1000 kg, 3 t, 5 t bis 10 t. Die Kapazität der Lastzellen kann je nach Kundenanforderungen angepasst werden.
Spezifikation
| Modell |
R.J. |
| Versandgewicht |
1.1 bis 5 kg |
| Kapazitätsbereich * |
200 kg bis 10 t |
| Passender Display-Controller |
(Klicken Sie auf die Controller-Seite) |
| Zusammengestellter Sender |
(Klicken Sie auf die Senderseite) |
| Genauigkeit |
0.02% F.S. (Linearität + Hysterese + Wiederholbarkeit) |
| Empfindlichkeit |
2.0±0.1mV/V |
| Schrecklich |
±0,02%F.S/30min |
| Null-Ausgabe |
± 1% F.S. |
| Temperaturwirkung auf Null |
± 0,02% F.S/10°C |
| Temperaturwirkung auf die Produktion |
± 0,02% F.S/10°C |
| Betriebstemperatur |
-20°C bis +65°C |
| Eingangsimpedanz |
380 ± 10Ω |
| Ausgangsimpedanz |
350 ± 3Ω |
| Widerstand gegen Isolierung |
≥ 5000 MΩ |
| Sicherheitsüberlastung |
150% F.S. |
| Brückenspannung (Erregungsspannung) |
Gleichspannung 10V |
| Material |
mit einer Breite von nicht mehr als 600 mm |
| Schutzklasse |
IP67 |
| Kabellänge |
3 m (< 5 t), 6 m (≥ 5 t) |
| Verkabelung |
EXC+: Rot, EXC-: Schwarz, SIG+: Grün, SIG-: Weiß |
Merkmal
- Einfache Installation:Konzipiert mit einem festen Ende und einem geladenen Ende für eine einfache, schnelle Einrichtung.
- Niedriger Schwerpunkt:Steigert die Stabilität und sorgt für genaue Messungen.
- Versatile und austauschbar:Hohe Kompatibilität, geeignet für verschiedene Systeme mit ausgezeichneter Austauschbarkeit.
- Weite Anwendung:Ideal für Fahrzeugwaagen, elektronische Waagen, Plattformwaagen, Hopperwaagen und mehr.
- Langlebig und zuverlässig:Eine starke Konstruktion für eine hohe Lastkapazität gewährleistet langlebige und zuverlässige Leistung in industriellen Umgebungen.
Abmessung
| Kapazität |
Abmessungen (mm) |
| L |
L1 |
L2 |
L3 |
L4 |
H |
Φ |
M |
W |
| 200 kg bis 2,5 Tonnen |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12 (< 1 1000 kg)
M16 (≥ 1 1000 kg) |
31.8 |
| 3 bis 5 Tonnen |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
| 10 Tonnen |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
Anwendung
Tipps: Kann ich Cantilever Beam Load Cells zum Wiegen von Flüssigkeiten oder Gasen verwenden?
Während Cantilever Beam Load Cells ideal für feste Objekte geeignet sind, können sie auch für die Messung von Kräften in Verbindung mit Flüssigkeits- oder Gasbehältern verwendet werden, wie Druck oder Gewicht in Tanks,vorausgesetzt, sie sind Bestandteil des Behälters.
