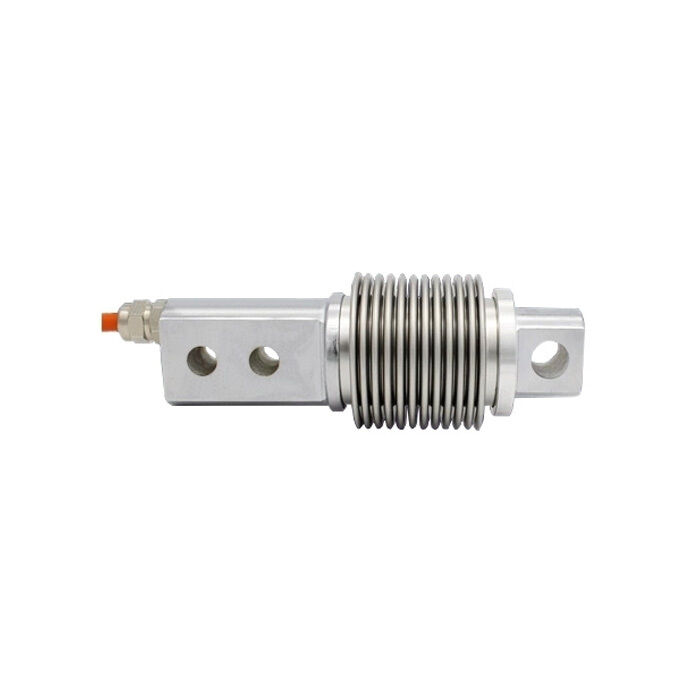

Balken-Wägezelle, 10kg/20kg/30kg/50kg/100kg/200kg/500kg bis 1000kg
Nach dem Kauf einer RJ-Wägezelle können Sie ein spezielles digitales Anzeigegerät erwerben, um Messwerte direkt zu erhalten, oder einen Transmitter kaufen, um ein Standardsignal an SPS, DCS und andere Systeme auszugeben. Kundenspezifisches Ausgangssignal ist 0-5V, 0-10V oder 4-20mA.
Hinweis: Die Wägezelle kann nicht gleichzeitig an den Transmitter und den Controller angeschlossen werden — es kann nur einer ausgewählt werden.
Balken-Wägezellen haben einen Kapazitätsbereich von 10kg, 20kg, 30kg, 50kg, 100kg, 200kg, 300kg, 500kg bis 1000kg. Die Kapazität der Wägezelle kann nach Kundenanforderungen angepasst werden.
Spezifikation
| Modell |
RJ |
| Gewicht |
0,5~1,5kg |
| Kapazitätsbereich * |
10kg~1000kg |
| Passender Anzeigeregler |
(Klicken Sie hier zur Reglerseite) |
| Passender Transmitter |
(Klicken Sie hier zur Transmitterseite) |
| Genauigkeit |
0,03%F.S (Linearität + Hysterese + Wiederholbarkeit) |
| Empfindlichkeit |
2,0±0,05mV/V (Abweichungen im niedrigen Bereich können abweichen) |
| Kriechen |
±0,03%F.S/30min |
| Nullpunkt |
±1%F.S |
| Temperatureinfluss auf den Nullpunkt |
±0,02%F.S/10℃ |
| Temperatureinfluss auf den Ausgang |
±0,02%F.S/10℃ |
| Betriebstemperatur |
-40℃~+80℃ |
| Eingangsimpedanz |
352±10Ω |
| Ausgangsimpedanz |
350±5Ω |
| Isolationswiderstand |
≥5000MΩ |
| Sicherheitsüberlastung |
150%F.S |
| Überlastgrenze |
200%F.S |
| Brückenspannung (Erregerspannung) |
DC 5-10V |
| Material |
Edelstahl (gefüllt mit Inertgas) |
| Schutzart |
IP68 |
| Kabellänge |
2m |
| Verkabelung |
EXC+: Rot, EXC-: Schwarz, SIG+: Grün, SIG-: Weiß |
Merkmal
- Hohe Präzision & Stabilität: Gewährleistet eine genaue Erkennung mit ausgezeichneter Stabilität und starker Entstörungsfähigkeit.
- Lasergeschweißte wasserdichte Abdichtung: Verfügt über professionelles Laserschweißen und eine integrierte Dichtungsstruktur, wodurch eine wasserdichte IP67-Leistung erreicht wird.
- Langlebige Stahlkonstruktion: Hergestellt aus hochwertigem Edelstahl oder legiertem Stahl für überlegene mechanische Ermüdungsbeständigkeit und längere Lebensdauer.
- Breite Anwendung: Entwickelt für verschiedene Umgebungen mit wasserdichten und korrosionsbeständigen Eigenschaften, geeignet für Plattformwaagen, Tischwaagen, Förderbandwaagen, kleine Waagen und Silo-Wiegesysteme.
- Modulare Kompatibilität: Unterstützt die Integration mit zusätzlichen Modulen für erweiterte Funktionalität.
Abmessung
| Kapazität |
Abmessung (mm) |
| A |
B |
C |
D |
E |
F |
G |
H |
Φ |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
| 10~200kg |
123 |
13 |
18 |
82 |
45 |
59 |
22 |
20 |
45 |
8.5 |
27 |
32 |
11 |
| 300~1000kg |
210 |
15 |
40 |
133 |
93 |
64 |
34 |
25 |
60 |
13 |
35 |
50 |
14 |
Verkabelungsmethode
Anwendung
Tipps: Balken-Wägezelle mit Balg vs. Einzelpunkt-Wägezelle
- Struktur: Beide sind Balken-Wägezellen. Der Unterschied besteht darin, dass die Balken-Wägezelle mit Balg eine Kragträgerstruktur und die Einzelpunkt-Wägezelle eine Parallelträgerstruktur ist.
- Anwendung: Für die Plattformwaage oder den Behälterwaage werden Balken-Wägezellen mit Balg verwendet, um eine Gruppe von vier oder drei Einheiten zu bilden. Die Einzelpunkt-Wägezelle verwendet im Allgemeinen nur eine in der Mitte einer Preiswaage oder einer Personenwaage. Die Einzelpunkt-Wägezelle wird vor Verlassen des Werks auf Winkeldifferenzen kalibriert.
- Betriebsumgebung: Die Balken-Wägezelle mit Balg kann sowohl für statisches als auch für dynamisches Wiegen verwendet werden, und die einzigartige Balgdichtung ermöglicht den Einsatz in sehr rauen Wiegeumgebungen. Die Einzelpunkt-Wägezelle kann nur für statisches Wiegen verwendet werden und sollte von rauen Umgebungen ferngehalten werden. Aber ihre Stoßfestigkeit und Stabilität sind gut.
