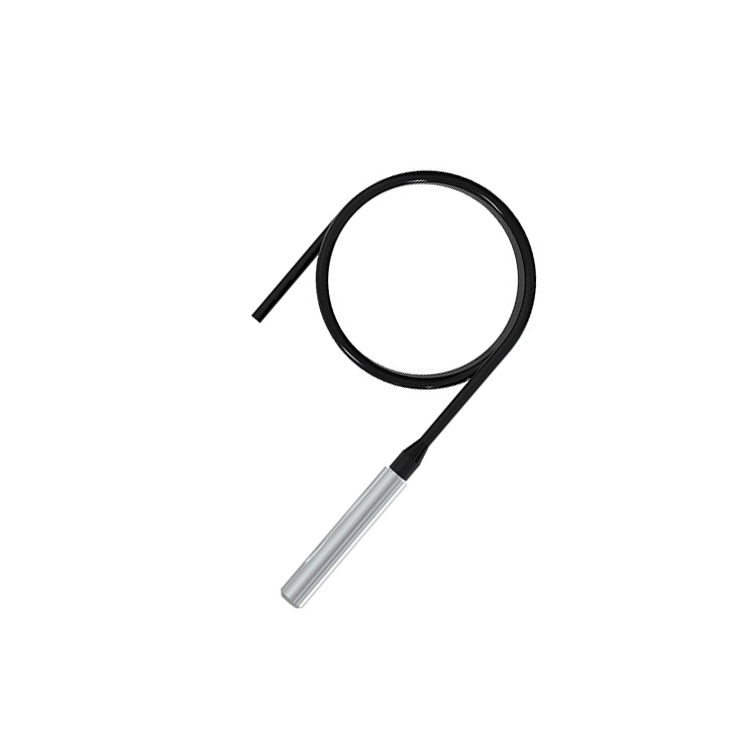

Silizium-piezoresistiver Drucksensor, RS485, IP68

Der Silizium-piezoresistive Drucksensor bietet einen optionalen Messbereich von 0~1000 kPa für die Sicherheitsüberwachung geologischer Gefahren. Er unterstützt die RS485-Kommunikationsschnittstelle, verfügt über die Schutzart IP68 und wird häufig in Überwachungsbereichen wie Erdrutschen, Grundwasserständen und Bodendruck eingesetzt.

Der Silizium-piezoresistive Drucksensor bietet verschiedene Druckmessbereiche von 0~1000 kPa (optional), die hauptsächlich zur Bewertung der zulässigen Tragfähigkeit des Gründungbodens, zur Vorhersage des Schweregrades von Frostschäden an Straßen, zur Überwachung der Wassermenge, die aus Baugruben einströmt, und der Stabilität der Baugrubenwand verwendet werden.

Merkmale

• Der Silizium-piezoresistive Drucksensor wird durch Hinzufügen passender Zubehörteile im Bohrloch installiert und kann den Porenwasserdruck innerhalb der Struktur über einen langen Zeitraum messen.
• Der Drucksensor verwendet die Laserwiderstands-Einstellungstechnologie, um den Nullpunkt und die Temperaturleistung in einem weiten Temperaturbereich zu kompensieren, und durchläuft strenge Komponenten-, Halbfertig- und Fertigproduktprüfungen sowie Alterungsscreening und kann über einen langen Zeitraum stabil messen.
• Er verwendet ein IP68-Schutzgehäuse, wodurch der Sensor eine gute Wasserdichtigkeit und Störfestigkeit aufweist und nicht von der äußeren Umgebung beeinflusst wird.
• Der piezoresistive Drucksensor verwendet einen Silizium-piezoresistiven Sensor mit einer Edelstahlmembran, mit automatischer Temperaturkompensation und einem Kern-Autokorrekturalgorithmus, der Wertschwankungen effektiv verhindert.
• Er verwendet Verpolungsschutz und momentanen Überstrom- und Überspannungsschutz, der die EMI-Schutzanforderungen erfüllt.

Spezifikation

Anwendungen

Installationsbeispiel

Tipps: Installationsmethode des Silizium-piezoresistiven Drucksensors

Setzen Sie den Silizium-piezoresistiven Drucksensor direkt in die vorgesehene Position des Druckmessrohrs und wickeln Sie den Sensor mit Geotextil ein. Wenn das Druckmessrohr tief ist, verwenden Sie Stahldraht oder ein dünnes Stahldrahtseil, um den Sensor zu befestigen, und binden Sie das Instrumentenkabel an das Stahldrahtseil. Führen Sie dann den Sensor langsam durch das Stahldrahtseil in das Druckmessrohr ein und befestigen Sie schließlich das Stahldrahtseil am oberen Teil der Rohrmündung, um sicherzustellen, dass der Sensor stabil an seinem Platz ist.
