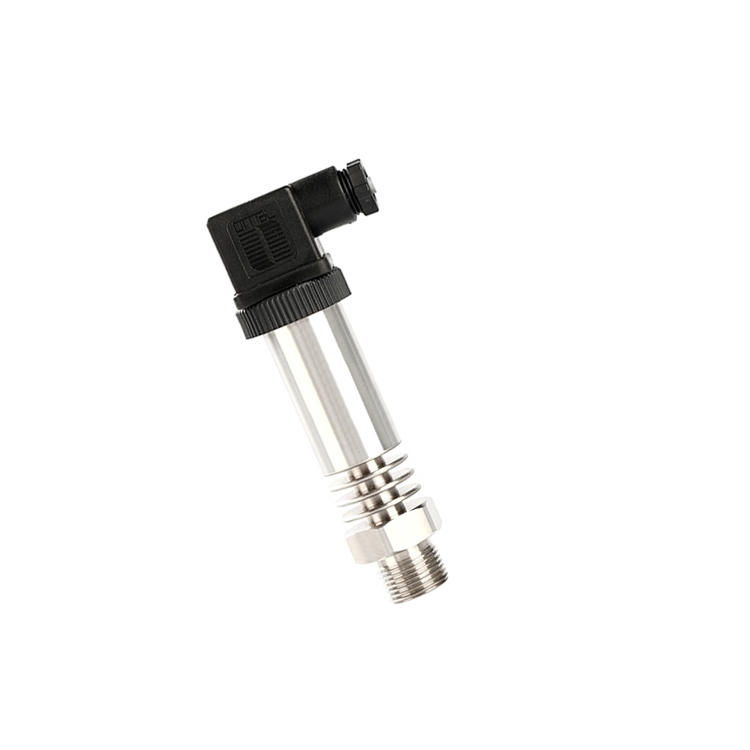

Hochtemperaturdrucksensor für Dampf/Brennstofföl
Diese Serie von Hochtemperaturdrucksensoren verwendet einen leistungsstarken Silizium-Piezoresistiven Druckkern als Kernelement.Die internen ASI-C-Systeme wandeln das mV-Signal in ein Standardstromsignal um (4-20mA/0-20mA), Spannungssignal (0-5V/1-5V/0-10V) oder RS485. Drucksensor mit Edelstahldichtungsstruktur verfügt über Kühlflossen, hohe Antivibrations- und Anti-Schockleistung, Messbereich -0.1 ~ 100 MPa/ -1 ~ 1000 bar/ -14 ~ 14503 psi, bei mittlerer Temperatur -40~+300°C (-40~+572°F), für die Messung des Dampf-/Brennstofföl-/Hochtemperaturflüssigkeitsdrucks.
Übersicht
Drucksensor für die Dampf-/Brennöldruckmessung verfügt über ein optionales Ausgangssignal, z. B. 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Anwendung:Der Drucksensor wird in der Prozesssteuerung, in der Luft- und Raumfahrt, in der Automobilindustrie, in medizinischer Ausrüstung, HVAC und anderen Bereichen weit verbreitet.
Spezifikation:
| Gewicht |
00,4 kg |
| Messbereich * |
-0,1 ~ 100 MPa (-1 ~ 1000 bar/-14 ~ 14503 psi) |
| Druckart* |
Messdruck (Standard)
Für den absoluten Druck und den Dichtdrucktyp kontaktieren Sie uns (beachten Sie, dass der Messbereich für diese beiden Typen ≤ 1 MPa sein muss) |
| Messmedium |
Dampf, Heizöl, hochtemperature Flüssigkeit (Nicht-Explosionssicherungsbereich) |
| Stromversorgung * |
Gleichstrom 12V, gleichstrom 24V, gleichstrom 12-36V |
| Ausgangssignal * |
2 Leitungen: 4-20mA, 0-20mA
3 Drähte: 0-5V, 1-5V, 0-10V
RS485 |
| Genauigkeit |
±0,5% FS für 4-20mA, 0-10V, RS485; ±1% FS für 0-5V, 1-5V |
| Nulltemperaturverschiebung |
± 0,03% FS/°C |
| Empfindlichkeits-Temperaturverschiebung |
± 0,03% FS/°C |
| Langfristige Stabilität |
≤ 0,2% FS/Jahr |
| Überlastdruck |
200% FS |
| Frequenzantwort (-3 dB) |
5 kHz bis 650 kHz |
| Elektrische Verbindung * |
Typ des DIN-Anschlusses, Typ des kreisförmigen Anschlusses M12, Typ des direkten Bleidrahtes |
| Druckverbindungsstrang * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Reaktionszeit |
< 10 ms |
| Betriebstemperatur |
-40°C bis +80°C |
| Durchschnittliche Temperatur |
-40 ~ + 250 °C (-40 ~ + 482 °F) |
| Menge der Kühlflossen (mittlere Temperatur) * |
3 Stück (0-120°C/32~248°F), 5 Stück (0-180°C/32~356°F), 7 Stück (0-250°C/32~482°F)
Hinweis: Für höhere mittlere Temperaturen (0-300°C/32~572°F) wenden Sie sich bitte an uns, um ein Kühlrohr-Kits anzupassen. |
| Material |
Gehäuse: 304 Edelstahl oder 316L Edelstahl (anpassbar)
Füllflüssigkeit: Siliciumöl
Druckanschluss: 304 Edelstahl oder 316L Edelstahl (anpassbar)
Trenndiaphragma: 304 Edelstahl oder 316L Edelstahl (anpassbar) |
| Kabellänge |
2 m |
| Schutzklasse |
IP65 |
Hinweis: * bezeichnet optionale Parameter, Sie können jeden Parameter in Dropdown-Listen auswählen, um Ihre Bestellung zu beenden.
Zeichnung der Abmessungen des Drucksensors(Einheit: mm):
Drucksensor-Verkabelungsdiagramm:
Schema der Druckmessungsanlage (Einheit: mm):
Tipps: Genauigkeit des Drucksensors
Die Genauigkeit ist ein wichtiger Leistungsindex des Drucksensors, der ein wichtiges Glied zur Genauigkeitsmessung des gesamten Messsystems ist.je teurer es istDaher ist es in Ordnung, solange die Genauigkeit des Drucksensors den Genauigkeitsanforderungen des gesamten Messsystems entspricht.Dies ermöglicht es, billigere und einfachere Sensoren aus vielen zu wählen, die für denselben Zweck dienen.
Für einige besondere Anwendungsfälle ist es nicht möglich, einen geeigneten Sensor auf dem Markt auszuwählen, weshalb der Sensor selbst entworfen und hergestellt werden muss.Sie können uns Rujia Automation kontaktieren und uns Ihre Anforderungen sendenWir werden unser Bestes tun, um Sensoren zu produzieren, die Ihren Anforderungen entsprechen.
