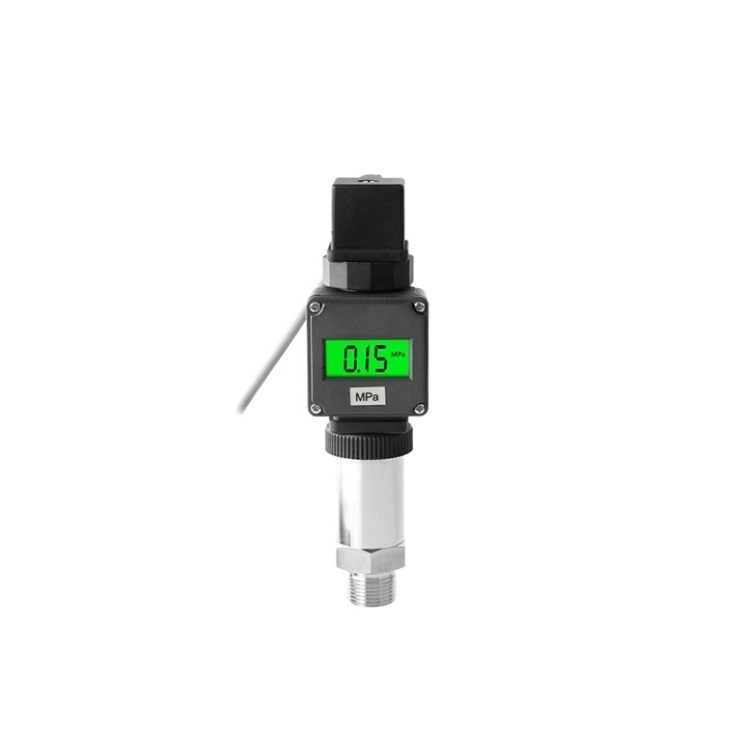

Digitaler Drucksensor für Hydraulik/Dampf/Luft
Der digitale Drucksensor verfügt über einen LCD-Bildschirm mit Hintergrundbeleuchtung und Stromversorgung DC 24V/12V, kann Stromsignal (4-20mA/0-20mA), Spannungssignal (0-5V/1-5V/0-10V) oder RS485-Signal ausgeben. Der Drucksensor hat eine geringe Größe, ein geringes Gewicht, eine hohe Vibrations- und Stoßfestigkeit, einen Messbereich von -0,1~100MPa/ -1~1000bar/ -14~14503psi, eine Medientemperatur von -40~+60℃ (-40~+140℉), für Hydraulik-/Dampf-/Luftdruck-/Hochtemperaturflüssigkeitsmessung.
Der Drucksensor für Hydraulik-/Dampf-/Luftdruckmessung verfügt über ein optionales Ausgangssignal, wie z. B. 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Anwendung:Der Drucksensor wird häufig in der Prozesssteuerung, Luft- und Raumfahrt, Automobilindustrie, Medizintechnik, HLK-Anlagen und anderen Bereichen eingesetzt.
Spezifikation
| Gewicht |
0,4 kg |
| Messbereich * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Druckart* |
Überdruck (Standard)
Kontaktieren Sie uns für Absolutdruck, abgedichtete Druckart (beachten Sie, dass der Messbereich für diese beiden Typen ≤1MPa sein muss) |
| Messmedium |
Hydraulik, Dampf, Luft, Hochtemperaturflüssigkeit (nicht explosionsgefährdeter Bereich) |
| Stromversorgung * |
DC 12V, DC 24V, DC 12-36V |
| Ausgangssignal * |
2-Draht: 4-20mA, 0-20mA
3-Draht: 0-5V, 1-5V, 0-10V
RS485
(Hinweis:Drucksensor ohne LCD-Bildschirm für 2-Draht 0-20mA, 3-Draht 0-5V, 1-5V, 0-10V und RS485-Ausgangssignal. Der Drucksensor mit direktem Kabelanschluss ist ebenfalls nicht mit einem LCD-Bildschirm ausgestattet.) |
| Genauigkeit * |
±0,5%FS, ±0,3%FS, ±1%FS (wenn das Ausgangssignal 0-5V oder 0-10V ist) |
| Nullpunkttemperaturdrift |
±0,03%FS/℃ |
| Empfindlichkeitstemperaturdrift |
±0,03%FS/℃ |
| Langzeitstabilität |
≤0,2%FS/Jahr |
| Überlastdruck |
200%FS |
| Frequenzgang (-3dB) |
5kHz~650kHz |
| Elektrischer Anschluss * |
DIN-Steckertyp, M12-Rundsteckertyp, direkter Kabelanschluss |
| Gewinde des Druckanschlusses * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Reaktionszeit |
＜10ms |
| Betriebstemperatur |
-40~+80℃ (-40~+176℉) |
| Medientemperatur |
-40~+60℃ (-40~+140℉) |
| Material |
Gehäuse: Edelstahl 304
Füllflüssigkeit: Silikonöl
Druckanschluss: Edelstahl 304 oder Edelstahl 316L (anpassbar)
Trennmembran: Edelstahl 304 oder Edelstahl 316L (anpassbar)
Abdichtung: FKM (Medientemperatur ≤ +200℃/+392℉), EPDM, NBR |
| Kabellänge |
2m |
| Schutzart |
IP65 |
Hinweis: * bezeichnet optionale Parameter, Sie können jeden Parameter in Dropdown-Listen auswählen, um Ihre Bestellung abzuschließen.
Drucksensor-Maßzeichnung (Einheit: mm)
Drucksensor-Schaltplan:
RS485-Ausgangs-Schaltplan
Hinweis:Für das Ausgangssignal RS485 handelt es sich nur um ein 485-Kommunikationsprotokoll. Wenn Sie die Daten vom PC über den RS485-Anschluss empfangen möchten, sollte der verwendete PC ein PC für industrielle Anwendungen sein, der die 485-Kommunikationsfunktion unterstützen kann (z. B. Touchscreen-HMI-Obercomputer usw.). Eine USB-zu-485-Kommunikationsschnittstelle wird ebenfalls benötigt, um den Sensor mit dem PC zu verbinden.
Tipps: Auswahl der Drucksensor-Empfindlichkeit
Im Allgemeinen ist es innerhalb des linearen Bereichs des Sensors besser, dass die Empfindlichkeit des Drucksensors so hoch wie möglich ist. Nur wenn die Empfindlichkeit hoch ist, ist der Wert des Ausgangssignals, das der gemessenen Änderung entspricht, relativ groß, was die Signalverarbeitung begünstigt. Es ist jedoch zu beachten, dass, wenn die Empfindlichkeit des Drucksensors zu hoch ist, das externe Rauschen, das für die Messung irrelevant ist, leicht gemischt wird, was auch durch das Verstärkungssystem verstärkt wird und somit die Messgenauigkeit beeinträchtigt. Daher ist es erforderlich, dass der digitale Drucksensor selbst ein hohes Signal-Rausch-Verhältnis aufweist, um die Störsignaleinführung von außen zu minimieren.
Die Empfindlichkeit des digitalen Drucksensors ist richtungsabhängig. Wenn das gemessene Objekt ein einzelner Vektor ist und hohe Richtungsanforderungen hat, sollte der Sensor mit geringer Empfindlichkeit in anderen Richtungen ausgewählt werden. Wenn der gemessene Vektor ein mehrdimensionaler Vektor ist, ist es besser, den digitalen Drucksensor mit geringerer Querempfindlichkeit auszuwählen.
